抽气止回阀

产品中心 > 止回阀系列 > 抽气止回阀

抽气止回阀

产品型号:H664Y/H
公称通径:NPS2"~36"
压力等级:CLASS150~2500LB
设计和制造:API6D,ASME B16.34,API 603
面对面尺寸:ANSI B16.10
连接标准:ANSI B16.5,MSS SP-44 / ASME B16.47,ANSI B16.25
检验和测试:AS API 598,API 6D
操作:手轮,齿轮箱,电动执行机构
联系购买
分享到:

产品概述

       抽气止回阀当气源进入上部气缸内,气源推动活塞使轴杆转动带动阀瓣,即阀瓣开启,介质通过阀门。当气进入下部气缸内,气源推动活塞使轴杆转动带动阀瓣,即阀瓣关闭,介质停止通过阀门。

       H664H、H664Y抽气止回阀用于电厂或热电厂抽气系统,或其它系统的蒸汽和水等非腐蚀性介质管道上,防止汽轮机组成在突然甩负荷时汽轮机内的压力突然降低,抽汽管和各加热器内蒸汽倒流进入轮机内造成汽轮叶片打碎,毁坏汽轮发电机的亚性事故,并防止加热器系统管道泄漏使水从抽汽管路进入轮机内而发生水击事故,以保护汽轮机的安全运行。作为防止介质逆流的装置,该阀能在0.5秒内快速紧密的关闭,确保在给水加热器出现水位超高时,气动装置部件接到液体逆流信号后,将汽轮机迅速隔开,给汽轮机或抽气系统以最大保护。

结构特点

1、H664H、H664Y抽气止回阀密封面堆焊Cr13系不锈钢或钴基硬质合金,有良好的耐磨性,密封性能稳定可靠。
2、当介质正向流动时,气缸下腔进气,与重锤共同作用,使阀瓣平衡处在全开位置。当介质反向流动时,气缸活塞下腔迅速泄压,阀瓣在0.5秒内快速关闭。
3、重锤通过加长杆和拔叉作用于销轴,用以平衡和摇杆的重力矩,防止水锤现象的发生。当介质正向流动时,有助于打开阀门,并在运行中保持阀门的平衡和减少振动。

主要性能参数

型号

PN

工作压力/Mpa

适用温度/℃

适用介质

H664H-20

20

2.0

≤427

水,蒸汽

H664H-50

50

5.0

H664H-100

100

10.0

H664Y-100I

100

10.0

≤540



主要零件材质

序号

零件名称

碳钢型(C)

合金钢(I)

1

汽缸

A105

A105

2

阀体

WCB

WC6

3

阀瓣

WCB

WC6

4

摇杆

WCB

WC6

5

拨叉

WCB

WCB

6

销轴

2Cr13

304

7

阀盖

WCB

WC6

8

加长杆和中锤

WCB

WCB


产品类别

适用温度℃

适用介质

碳钢型(C)

≤425

蒸汽和水等非腐蚀性介质

合金钢(I)

≤550

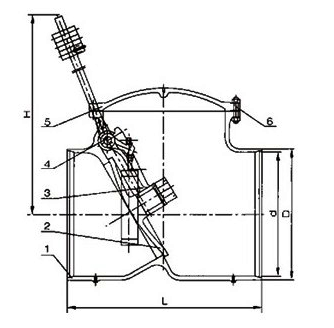

主要外形连接尺寸

Class 150

NPS ( in )

6

8

10

12

14

16

18

20

24

28

30

36

DN ( mm )

150

200

250

300

350

400

450

500

600

700

750

900

L

320

450

540

610

650

650

740

790

915

1040

1120

1450

H

258

300

355

425

438

480

535

555

615

782

825

930

d

152

201

252

288

328

376

425

472

568

670

715

880

D

182

235

295

350

380

435

486

540

645

740

800

650

Wt ( Kg )

85

144

225

350

372

495

625

770

1305

1870

1990

2350

Class 300

NPS ( in )

6

8

10

12

14

20

24

DN ( mm )

150

200

250

300

350

500

600

L

420

526

580

610

700

800

850

H

305

348

410

448

475

620

702

d

152

201

252

288

318

458

545

D

182

235

295

350

386

530

640

Wt ( Kg )

126

210

325

480

575

1145

1830

Class 600

NPS ( in )

6

8

10

12

14

20

24

DN ( mm )

150

200

250

300

350

500

600

L

420

526

580

610

650

680

960

H

365

432

498

578

660

805

900

d

138

182

224

300

352

446

532

D

196

250

298

386

430

536

645

Wt ( Kg )

215

400

600

1060

1435

2455

3620
